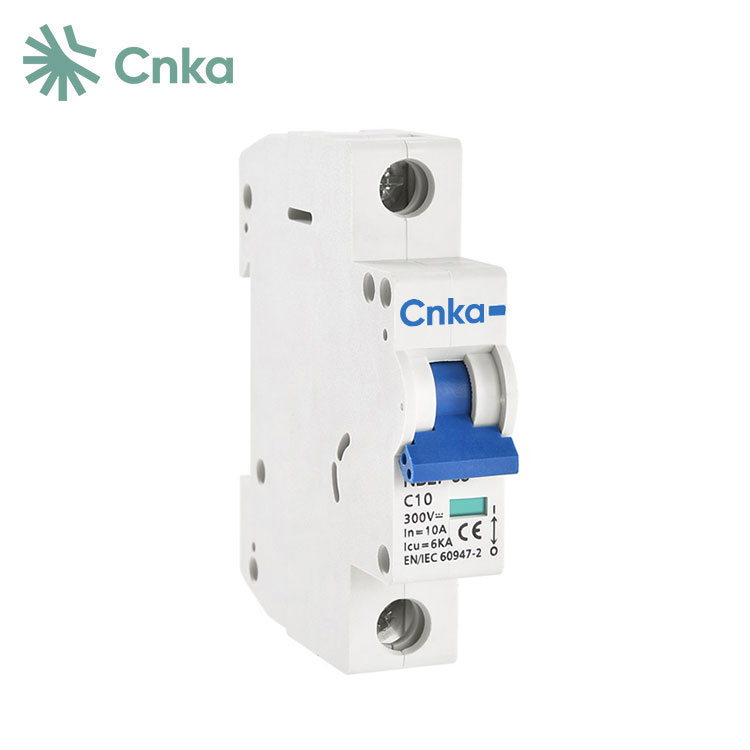

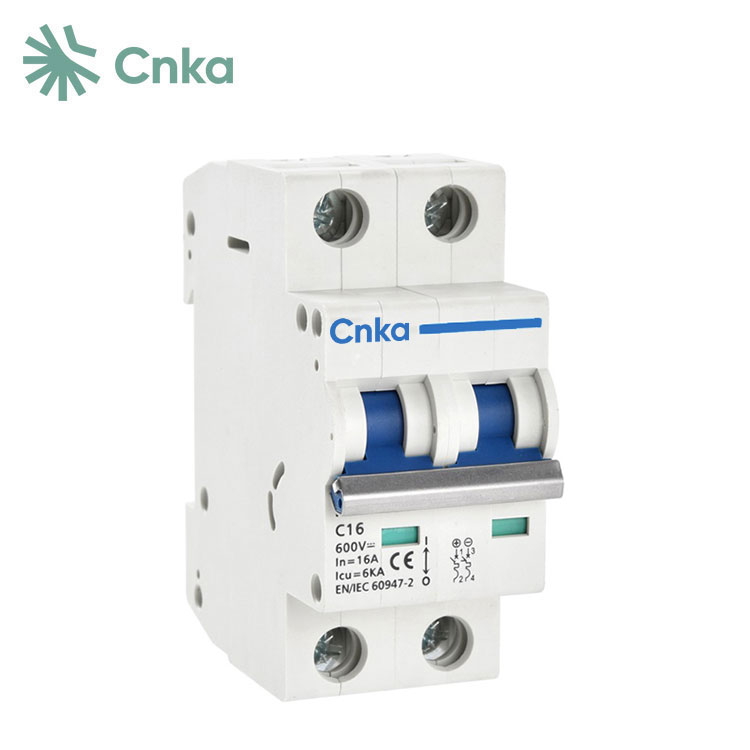

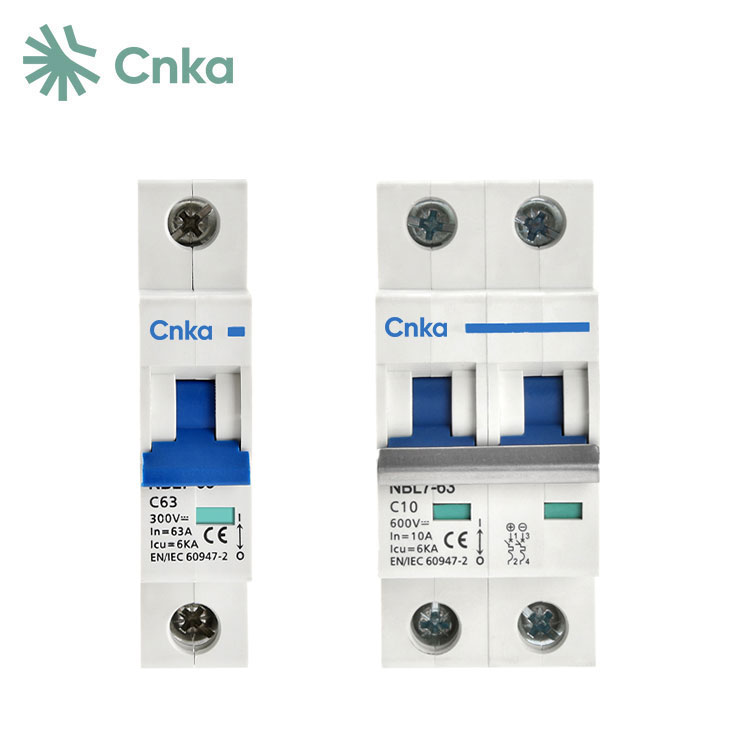

CNKA PV DC-afbryderne fra Kina, som i øjeblikket er på lager, er designet til overbelastnings- og kortslutningsbeskyttelse i DC-systemer. De er velegnede til jævnstrømsudstyr og elektriske enheder med mærkestrømme op til 63A og nominelle spændinger på 300V, 600V og 1000V. Dette produkt er meget udbredt i forskellige sektorer såsom el, posttjenester, transport, minedrift og industrivirksomheder, og det opfylder IEC60898-1 og GB140482 standarderne. Sammenlignet med lignende produkter kan den prale af det højeste nominelle spændingsniveau.
|
Produkt model |
|
NBL7-63 |
||
|
Pol |
|
1 P |
2P |
4P |
|
Rammeaktuel |
|
63A |
||
|
Nominel strøm |
I |
6,10,16,20,25,32,40,50,63A |
||
|
Nominel arbejdsspænding |
Ue(DC) |
300V |
500/600/1000V |
1000V |
|
Nominel isolationsspænding |
Ui |
1200V |
||
|
Nominel impulsmodstandsspænding |
Ump |
6kV |
||
|
Brydekapacitet |
Icu |
6KA |
||
|
Tripping Karakteristisk |
|
C |
||
|
Tripping Type |
|
Termisk magnetisk |
||
|
Elektrisk liv |
Faktiske |
500 cyklusser (63A ramme) |
||
|
Standard |
300 cyklusser |
|||
|
Mekanisk liv |
Faktiske |
10000 cyklusser (63A ramme) |
||
|
Standard |
9700 cyklusser |
|||
|
Overspændingskategori |
|
I |
||
|
Forureningsgrad |
|
3 |
||
|
Beskyttelse mod indtrængen |
|
IP40 ledningsport IP20 |
||
|
Modstandsdygtighed over for fugt og varme |
|
Klasse 2 |
||
|
Terminal kapacitet |
|
2,5x35mm2 |
||
|
Fastgørelsesmoment af terminaler |
|
2,0℃3,5Nm |
||
|
Omgivelsestemperatur |
|
-30℃~~+70℃ |
||
|
Stuetemperatur |
|
-40℃~+85℃ |
||
|
Installationsmetode |
|
FRA |
||
|
Standard |
|
IEC60947-2 |
||
· 1Designet på forsiden forbedrer håndtagets betjening, hvilket gør det mere komfortabelt og sikkert.
· 2 Med en mekanisk levetid på over 20.000 cyklusser sikrer den langsigtet pålidelighed.
· 3 Overholder GBT140482, IEC60947-2-standarderne, EU's RoHS-miljøkrav og har CCC- og CE-certificeringer.
· 4 Ideel til DC-systemer, især i kommunikations- og solcelleapplikationer.
Udviklingen af PV DC-afbrydere støder på to primære udfordringer. For det første i DC-systemer krydser strømmen ikke naturligt nul, hvilket forhindrer brugen af moden lysbueslukningsteknologi som med AC-afbrydere. For det andet indeholder DC-systemer adskillige induktive komponenter, der lagrer betydelige mængder energi, hvilket gør det sværere at afbryde DC-fejlstrømme.
