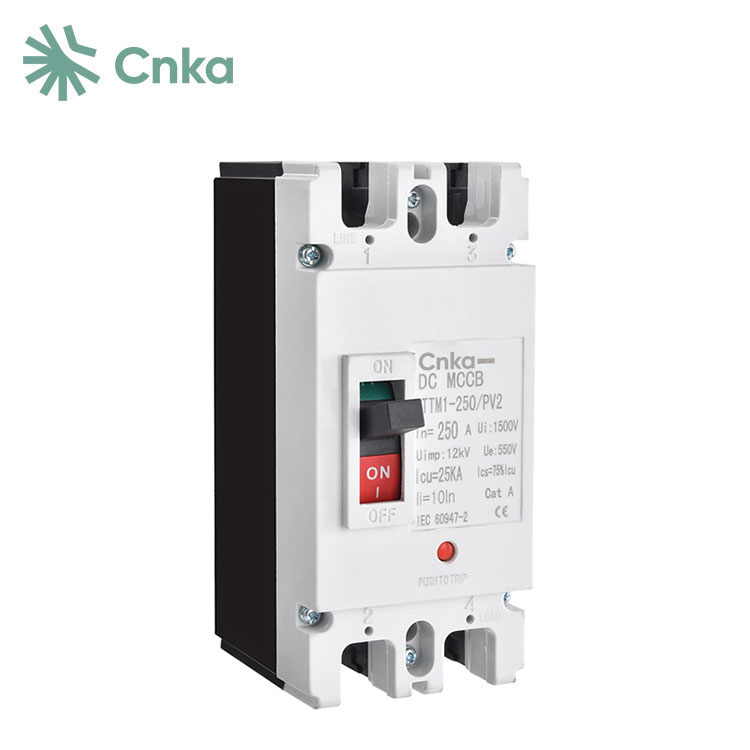

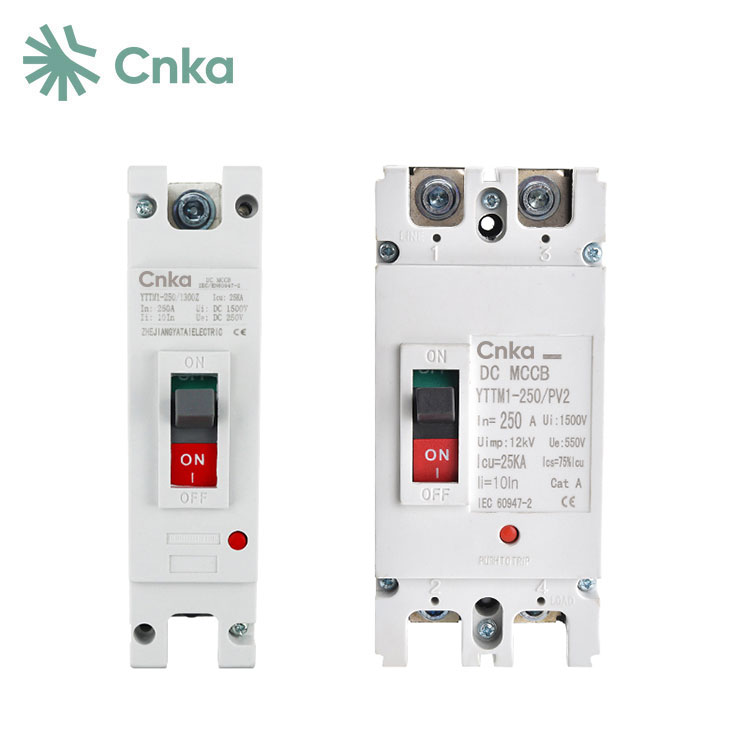

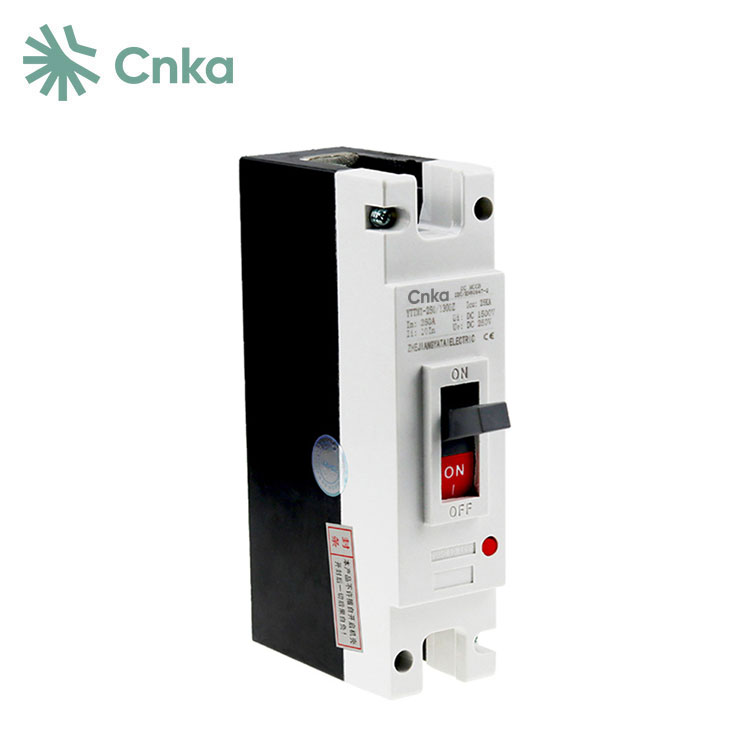

China Manufacturers CNKA tilbyder DC MCCB'er specielt designet til DC strømnetkredsløb, velegnet til applikationer med en nominel spænding på DC 1500V og en nominel strøm på 630A. Disse DC MCCB'er har overbelastningsbeskyttelse med lang forsinkelse og kortslutning øjeblikkelige beskyttelsesfunktioner, hvilket gør dem ideelle til fordeling af elektrisk energi og sikring af kredsløb. De beskytter strømforsyningsudstyr mod risici som overbelastning og kortslutning, hvilket giver effektiv og pålidelig beskyttelse og kontrol til solcelleanlæg, vindkraftværker og andre lignende applikationer.
|
TEKNISK DATA |
|||||
|
Type |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Pol |
|
2P |
|
|
|
|
Max nominel strøm |
|
125A |
250A |
400A |
630A |
|
Elektriske egenskaber |
|
|
|
|
|
|
Nominel arbejdsspænding |
Ue |
500V DC |
|
|
|
|
Nominel strøm |
I en) |
63A, 80A, 100A, 125A |
125A, 160A, 200A, 250A |
315A |
500A |
|
Nominel isoleret spænding |
Ui |
550VDC |
|
350A |
630A |
|
Nominel impulsspænding |
Ump |
8KV |
|
400A |
|
|
1 min strømfrekvens modstår spænding |
|
3,8 KV |
|
|
|
|
Ultimativ brudkapacitet |
Icu |
15kA |
20kA |
25 kA |
35kA |
|
RunBreaking Kapacitet |
Ics |
15kA |
20kA |
25 kA |
35kA |
|
Beskyttelse |
|
Termisk magnetisk type |
|
|
|
|
Tripping-type |
|
|
|
|
|
|
Kontrol og indikation |
|
Valgfri |
|
|
|
|
Kontrolmanual |
Direkte (RHD) |
Som en mulighed |
164,5×79,5×118 mm |
|
|
|
Udvidet (ERH) |
Valgfri |
|
|
|
|
|
Mode MOD |
|
Valgfri |
|
|
|
|
Shunt-udløsning (SHT) |
|
Valgfri |
|
|
|
|
Hjælpefrigivelse |
|
Ja |
|
|
|
|
Terminalendedæksel |
|
Ja |
|
|
|
|
Interfasebarrierer |
|
|
|
|
|
|
Service live/cyklus drift |
|
|
|
|
|
|
Mekanisk |
|
10000 |
|
|
|
|
Elektrisk |
|
2000 |
|
|
|
|
Størrelse (L×B×H) |
|
150,5×64,5×119 mm |
|
|
|
|
Beskyttelse mod indtrængen |
|
Alle sider IP40, Tilslutningsterminal IP20 |
|
|
|
|
Installationsmiljø |
|
|
|
|
|
|
Overhold |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Stuetemperatur |
|
-40℃~+85℃ |
|
|
|
1 Installationsstedet skal være sikkert, fri for gasser, der kan korrodere metalmaterialer eller beskadige isolering, og bør minimere risikoen for ophobning af ledende støv.
2 Udstyret har en kompakt struktur, lille størrelse og er let at bruge.
3 Giver pålidelig frekvensdrift og isoleringsfunktioner.
4Udstyret kan installeres vandret eller lodret, hvilket giver brugervenlighed.
Q: Hvordan fungerer dine produkter under brug?
A: Vores produkter er af høj kvalitet og tilbydes til konkurrencedygtige priser. Vi har stor erfaring med metallurgisk udstyr, bakket op af et professionelt team og fremragende service.
Q: Kan du designe udstyr i henhold til vores specifikationer?
A: Ja, vi kan producere udstyr baseret på dine prøver eller tekniske tegninger. Der er dog en minimumsordremængde (MOQ), eller et ekstra gebyr kan pålægges.
Q: Hvilke certificeringer har dine produkter?
A: Vores produkter er certificeret med ISO 9001, CE, CB, SEMKO, SAA, TUV, CCC og ROHS.
