3-faset vekselstrømsspændingsbeskyttelsesenhed

CNKA3 fase vekselstrømsoverspændingsbeskyttelsesenhed Introduktion

China Manufacturers CNKA tilbyder de seneste sælgende 3-fasede AC overspændingsbeskyttelsesenheder, der er egnede til installation i AC 50/60Hz systemer med en spænding på 380V, inklusive TN-STN-C-STATIT og andre strømsystemer. Disse enheder er designet til brug ved forbindelsespunkterne mellem LPZ1 eller LPZ2 og LPZ3. De er i overensstemmelse med IEC61643-1 og GB188021 standarderne, ved at bruge et 35 mm standard skinneoverspændingsbeskyttelsesmodul og udstyret med en fejludløsningsmekanisme for øget sikkerhed og pålidelighed.

CNKA3 fase AC overspændingsbeskyttelsesanordning Parameter (specifikation)

CNKA3 fase vekselspændingsbeskyttelsesenhed Funktion

TN-S- eller TN-C-S-systemet er en elektrisk konfiguration, hvor nul- og jordledningerne er adskilt ved kilden for at sikre en pålidelig jordforbindelse. Denne opsætning er typisk forbundet med transformatorjording, som hjælper med at minimere kabelbrud og L-PE-fejl. Dette system kan dog være relativt dyrt på grund af højere omkostninger forbundet med kabler, installation og løbende vedligeholdelse.

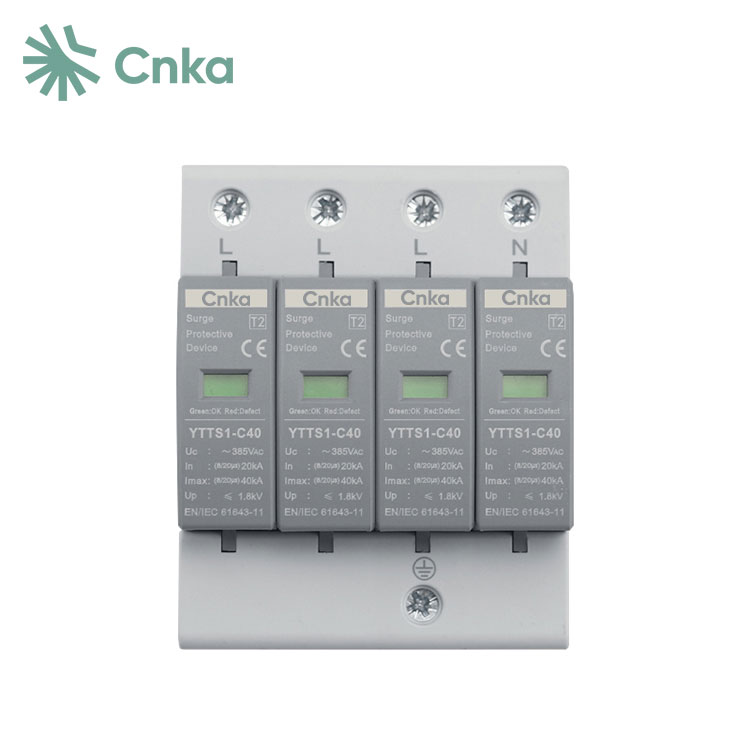

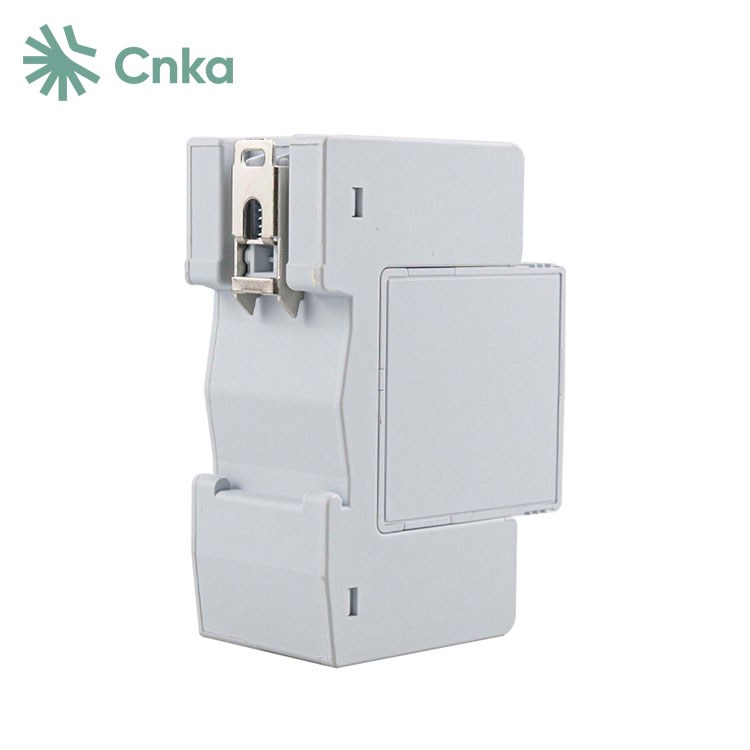

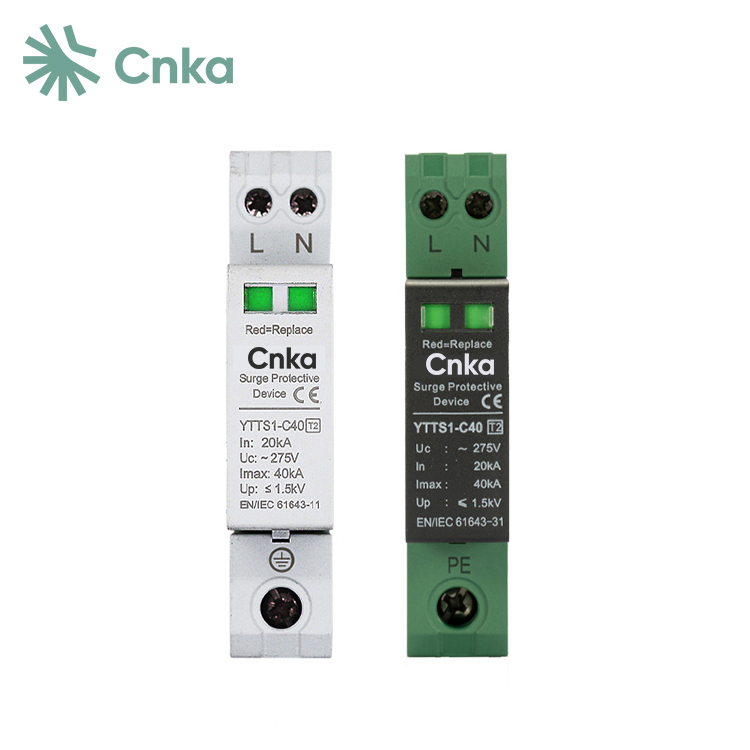

CNKA3 fase vekselspændingsbeskyttelsesenhed Detaljer

CNKA3 fase vekselspændingsbeskyttelsesenhed Dimensioner og ledninger

CNKA3 fase vekselstrømsoverspændingsbeskyttelsesenhed Grundlæggende komponenter

1  Udløbsspalten, der ofte omtales som beskyttelsesspalten, består typisk af to metalstænger med en bestemt afstand fra hinanden og udsat for luft.

2  Et gasudladningsrør består af et par adskilte koldkatodeplader, forseglet i et glas- eller keramisk rør fyldt med en inert gas, såsom argon.

3  En varistor er en ikke-lineær modstand lavet af metaloxid-halvleder, primært sammensat af ZnO, og dens modstand er meget følsom over for spændingsændringer.

4  Undertrykkelsesdioden fungerer som en sidste beskyttende komponent i beskyttelseskredsløb med flere niveauer, der tilbyder spændings- og spændingsbegrænsende funktioner sammen med fordele som lav spændingsspænding og hurtig responstid.

5  En drosselspole er en enhed til interferensundertrykkelse i almindelig tilstand, der bruger ferrit som sin magnetiske kerne.

6  Kortslutningsafbryderen med 14 bølgelængder er en beskyttelsesanordning til mikrobølgesignaloverspænding, der er udviklet baseret på lynbølgespektrumanalyse og stående bølgeteorien for antenner og fødeledninger.
