Forskelle mellem DC- og AC -afbrydere
Circuit Breakers designet til jævnstrøm (DC) og vekslende strøm (AC) -systemer adskiller sig markant på grund af den unikke elektriske opførsel af hver strømtype. Nedenfor er en detaljeret sammenligning:
1. Aktuel adfærd & bueudryddelsesudfordringer
AC Aktuelle egenskaber:
Alternative retning med jævne mellemrum (50Hz eller 60Hz).
Krydser naturligvis nul 100-120 gange i sekundet, hvilket gør bue-afbrydelsen lettere.
Standardbrydere er afhængige af denne nul-krydsning for at slukke lysbuen effektivt.
DC Aktuelle egenskaber: strømmer kontinuerligt i en retning uden nul-kryds.
Arcing er mere vedvarende og sværere at slukke, hvilket kræver stærkere undertrykkelsesmekanismer.
Specialiserede designs (f.eks. Magnetiske udblæsninger, bue -skød eller tvungen luft) er nødvendige for at bryde strømmen.
2. Spænding og aktuelle ratings
AC Breakers:
Typisk bedømt for RMS -spænding (f.eks. 120V, 240V, 480V).
Almindelig i husholdninger, kommerciel og industriel magtfordeling.
Breaking kapacitet spænder normalt fra et par ampere til flere hundrede ampere.
DC Breakers:
Bedømt for konstant DC -spænding (f.eks. 12V, 24V, 48V, op til 1000V i nogle tilfælde).
Brugt i solenergisystemer, batteribanker, elektriske køretøjer og telekom.
Kræver ofte højere afbrydelseskapacitet (KA -rækkevidde) på grund af vedvarende lysbue.
3. intern design og konstruktion

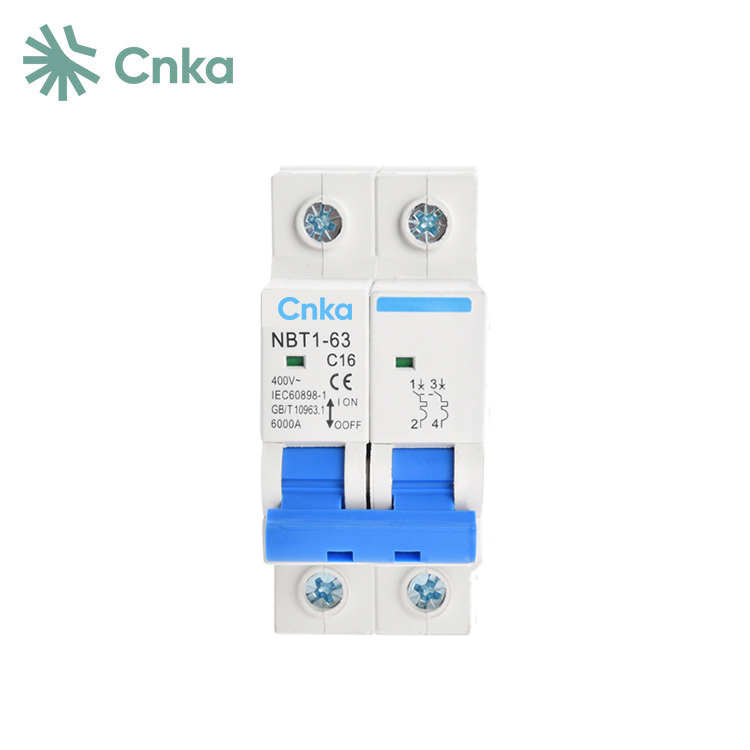

AC Breakers:
Brug enklere lysbueundertrykkelse (f.eks. Luftblast, termisk magnetiske turmekanismer).
Almindelige typer: MCB (miniature afbryder), MCCB (støbt sag), ACB (luftafbrydere).

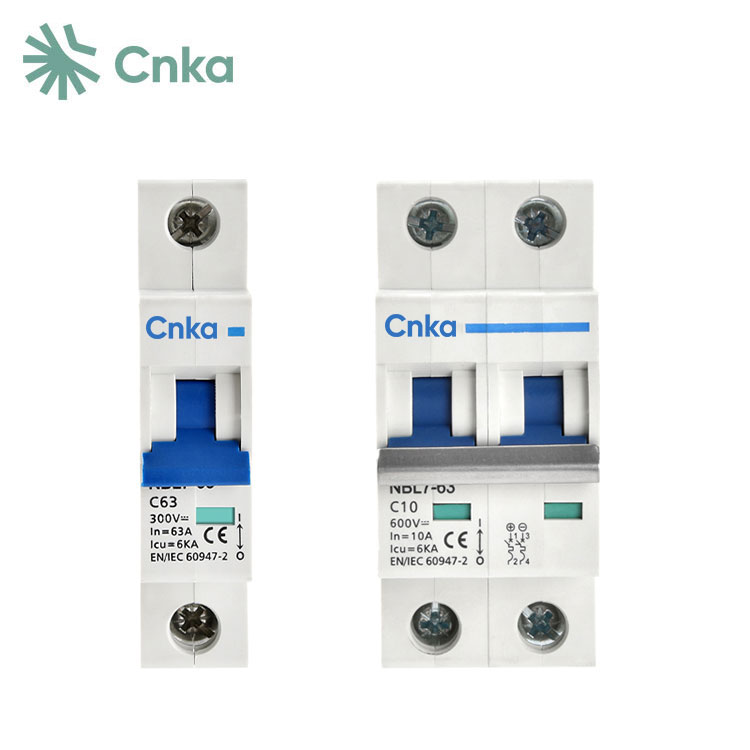

DC Breakers:
Bygget med forstærkede kontakter og avancerede bue -skød til at håndtere langvarig lysbue.
Nogle er polaritetsfølsomme (skal kables korrekt).
Bidirektionelle DC -afbrydere bruges i systemer som solcellepaneler, hvor strøm kan vende.
4. ansøgninger og sikkerhedshensyn
AC Breakers:
Fundet i hjemmet ledninger, industrielle maskiner og strømnet.
Ikke egnet til DC -kredsløb - ved at bruge dem kan forårsage manglende trussel eller farlig lysbue.
DC Breakers:
Vigtigt for vedvarende energisystemer, EV -opladning og DC -mikrogrid.
Nogle hybridbrydere fungerer for både AC/DC, men de fleste er applikationsspecifikke.
Kan de udskiftes?
Brug aldrig en AC -afbryder til DC, medmindre det eksplicit er vurderet til begge.
DC -afbrydere fungerer muligvis for AC, men er ikke optimeret til det.
Konklusion
Kerneforskellene stammer fra ARC -udryddelsesmetoder, spænding/strømhåndtering og konstruktion. DC-afbrydere er bygget hårdere for at styre kontinuerlig strøm, mens AC-breakers gearing nul-krydser for lettere afbrydelse. Vælg altid den rigtige type for sikkerhed og pålidelighed.
Ønsker du anbefalinger til en bestemt brugssag?
